該產(chǎn)品是針對鋼纖維而研制的替代產(chǎn)品,與鋼纖維相比具有易分散、易施工,對拌合設備無(wú)損傷等特點(diǎn)。聚合物粗纖維是以聚丙烯為原材料,通過(guò)特殊的并聯(lián)拉絲和絞聯(lián)成型工藝及表面處理后加工而成,具有斷裂強度高、在混凝土中分散性好、握裹力強的優(yōu)點(diǎn),可替代鋼纖維用于水泥混凝土的抗裂增強。

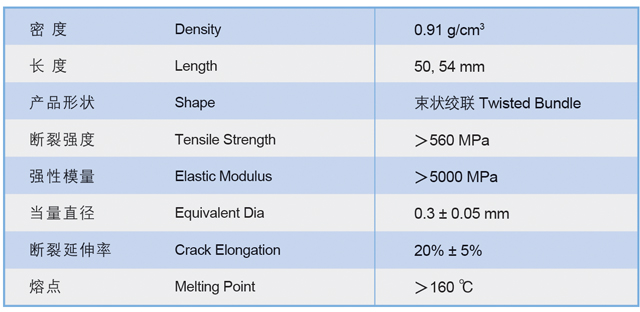

使用說(shuō)明
◆ 摻量:建議每立方米混凝土中摻量不低于 2.7kg (體積比 0.3% ),摻加 5.4kg (體積比 0.6% )粗纖維時(shí)與摻加 47kg/m 3 鋼纖維的體積摻量相同。
◆ 長(cháng)度選擇:一般抗裂增強時(shí) 50mm ;避免使用大于 50mm 的規格。
◆ 配比設計: 一般情況下,不必改變混凝土的等級配比參數??紤]到混凝土的抗龜裂性能要求,可按體積比例的 1:1與聚丙烯網(wǎng)狀纖維配合使用(每方混凝土中摻 0.9kg 網(wǎng)狀纖維)
◆ 攪拌機選擇: 選用雙軸臥式強制攪拌機。
◆ 投料攪拌過(guò)程: 先投入碎石,然后投入纖維,再投入砂子攪拌2 分鐘,使纖維充分打開(kāi),然后投入水泥和水按常規工藝攪拌均勻即可。也可按常規工藝投入順序施工,但拌合攪拌時(shí)間應不少于 4 分鐘,適當延長(cháng)振搗時(shí)間,以使纖 維充分混合。
◆ 成型養護過(guò)程: 無(wú)特殊要求,可酌情延長(cháng)振實(shí)時(shí)間 30 秒左右,抹面時(shí)應待混凝土表面稍微鈍化后再進(jìn)行,以免帶出纖維,養護仍應按普通混凝土的要求進(jìn)行
◆ 包裝: 常規包裝粗纖維 1.0kg 一包, 可與聚丙烯網(wǎng)狀纖維混合包裝,也可根據用戶(hù)要求包裝。
經(jīng)濟性
同鋼纖維相比,塑料粗纖維具有耐腐蝕、不易產(chǎn)生磨損、同體積摻量?jì)r(jià)格降低 50% 的優(yōu)點(diǎn)。
